Система охлаждения,вентиляции и отопления |
|||
|
Общая схема Система
охлаждения двигателя устроена на автокате "Аист" по классической
схеме и полностью заимствована с Шевроле-Нивы.

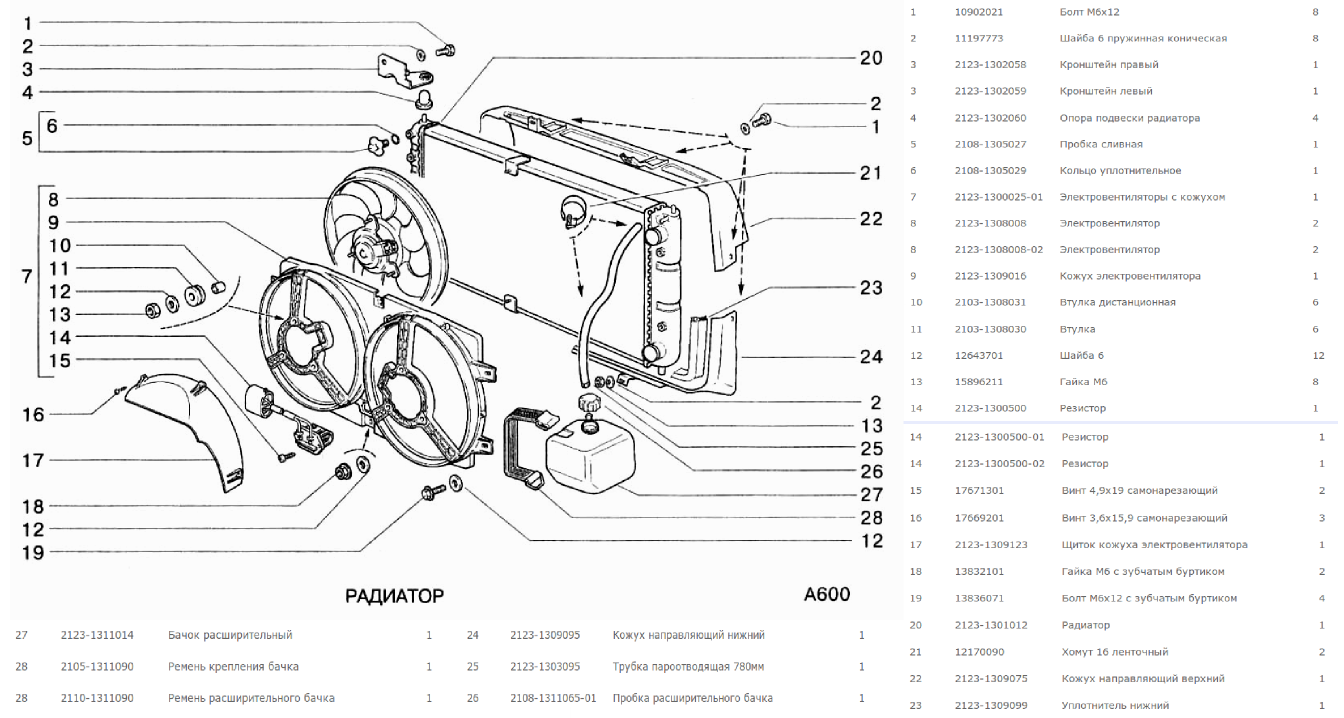

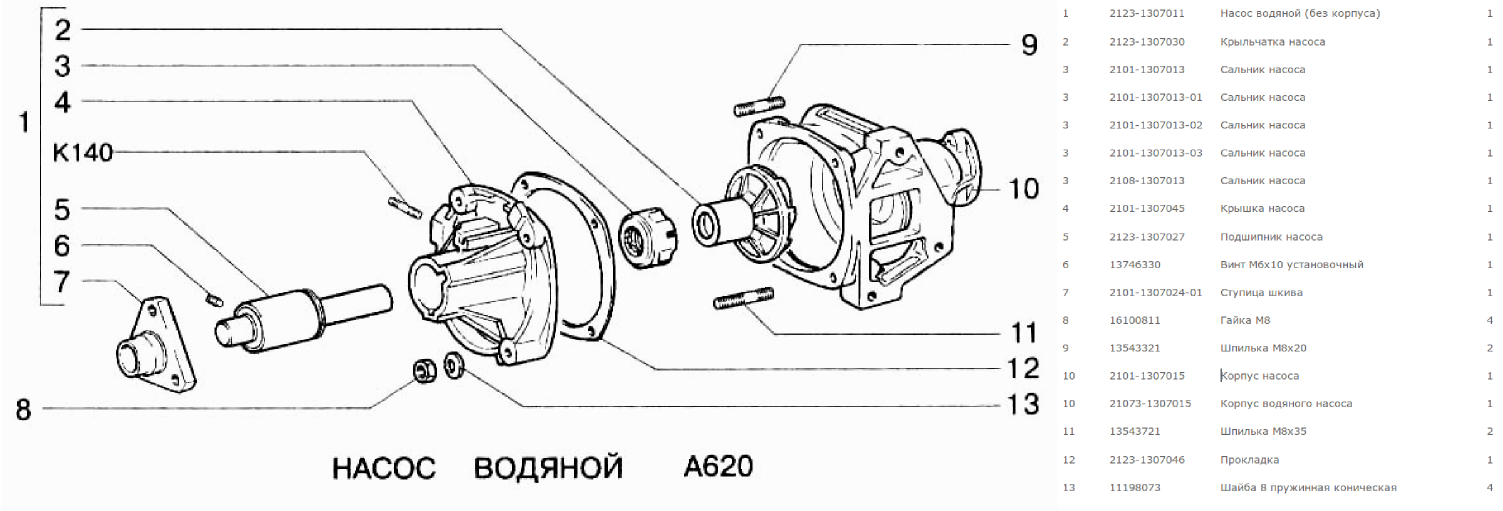

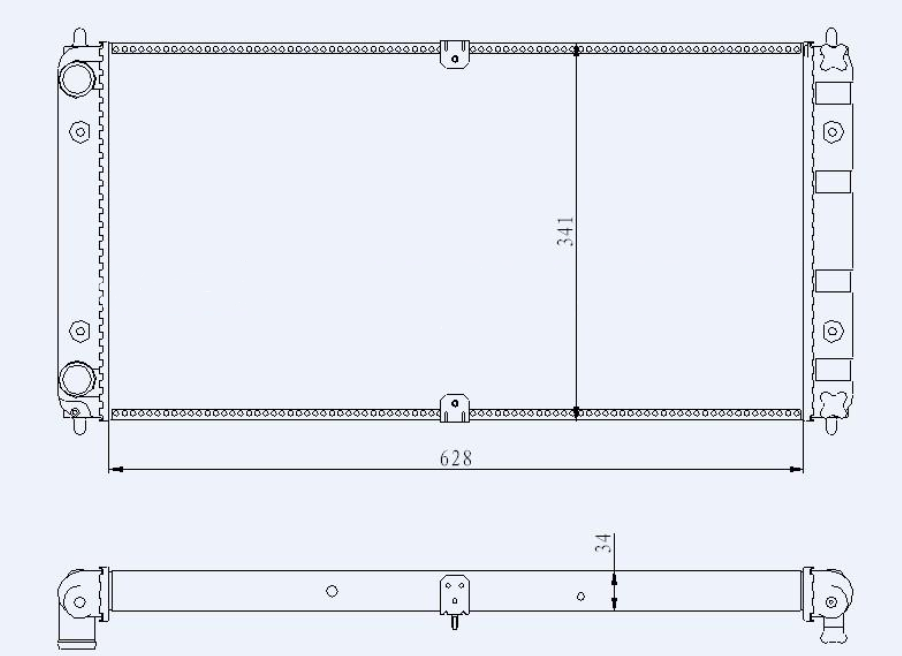

1-
радиатор отопителя; 2- пароотводящий шланг радиатора отопителя. 3-
шланг отводящий. 4- шланг подводящий. 5- датчик температуры охлаждающей
жидкости (в головке блока). 6- шланг подводящий трубы насоса.7-
термостат. 8- заправочный шланг. 9 - пробка расширительного бачка. 10-
датчик указателя уровня охлаждающей жидкости.11- расширительный бачок.
12 - выпускной клапан.14-отводящий шланг радиатора. 15-подводящий шланг
радиатора. 16-пароотводящий шланг радиатора 17-левый бачок радиатора
19-электродвигатель вентилятора. 20-крыльчатка электровентилятора.
21-правый бачок радиатора. 22-сливная пробка. 23-кожух
электровентилятора. 24-зубчатый ремень привода механизма
газораспределения. 25-крыльчатка насоса охлаждающей жидкости.
26-подводящая трубка насоса охлаждающей жидкости 27-шланг подвода
охлаждающей жидкости к дроссельному патрубку. 28-шланг отвода
охлаждающей жидкости от дроссельного патрубка. 29-датчик температуры
охлаждающей жидкости в выпускном патрубке. 30-трубки радиатора. 31-
сердцевина радиатора.
|
||
