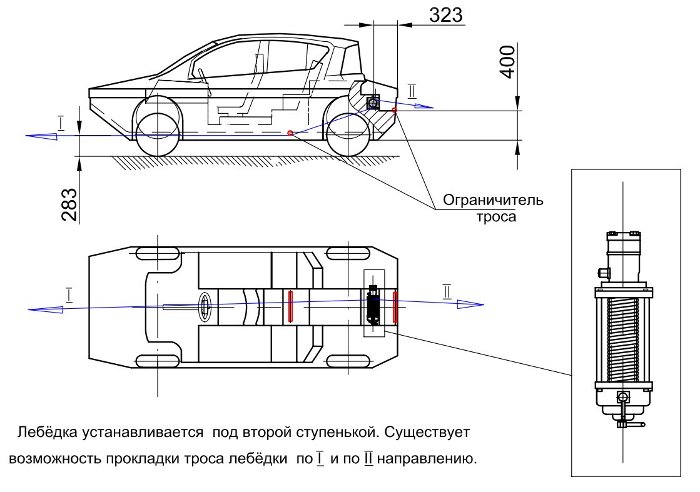

Установка лебёдки


Гидравлическая лебедка Mile Marker 9000

2 скорости наматывания. Возможность свободного разматывания троса. Механический фиксатор. Автоматический гидравлический тормоз: полное затормаживание осуществляется гидромотором. Не требует обслуживания. Защищена от коррозии. Полностью герметична. Возможность использования под водой. Элементы крепления из нержавеющей стали. Реверсивная. Подключение: к штатному насосу ГУР или т.п..
В комплект 75-50085C входят: лебедка, дистанционный выключатель, металлический трос с крюком, кабели соединения, шланги высокого давления, "губки" с 4 роликами.
В комплект 70-50080C (без установочного комплекта) входят: лебедка, металлический трос с крюком, "губки" с 4 роликами. Диаметр / ширина барабана  64 / 230 мм  Вес лебедки  47 кг  Длина / диаметр троса  30 м / 9.5 мм  Питание соленоидов  12 В  MAX потребляемый ток  2 А
