Корпус амфибии в первом приближении

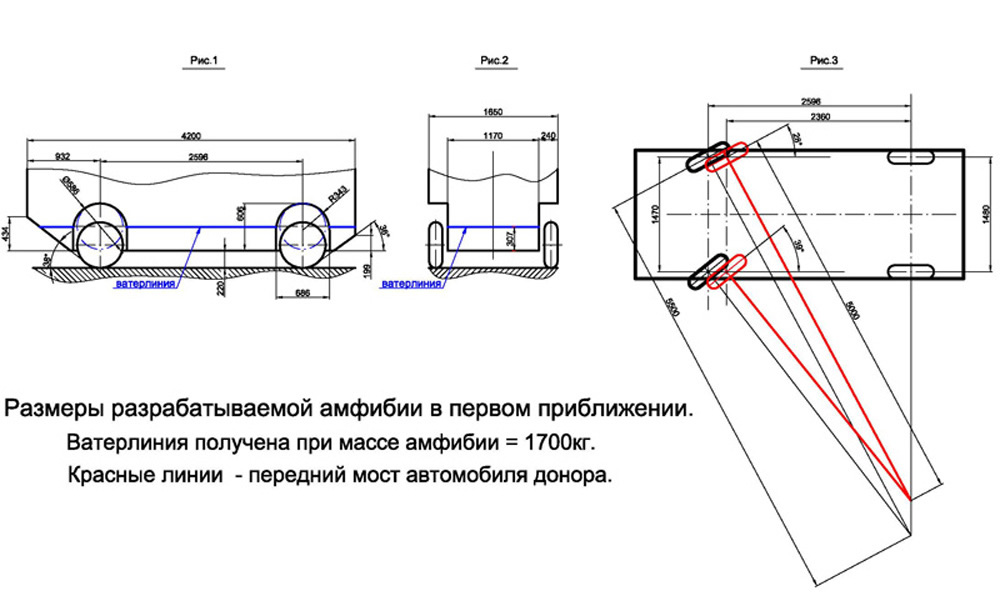

Принимаем длину автомобиля согласно разрешённым нормам: L= 4200 мм; ширину амфибии b= 1650 мм.Учитывая требуемый наименьший вес амфибии выбираем диски донора R14 и соответствующие колёса 165/70R14. Передняя колея= 1 470мм. Задняя колея=1480мм. С учётом задней колеи и размеров колёс ширина = 1480+165=1645мм. 1650>1645. Колёса не выходят за пределы ширины амфибии. На рис.1;рис2;рис3 проведена привязка корпуса днища амфибии с сохранением деталей донора Suzuki Splash.
